自動化控制系統提取是通過對提取車間生產線的智能化控制，能準確測量和控制生產過程參數，實現生產自動化；從而提高生產管理水平及生產效率，節省人力成本，節能降耗，提高產品質量，展現企業的現代化生產模式。
方案以將本項目建成國內現代化的智能控制系統整體生產線為目標，在實現產品生產制造自動化同時提高藥品生產穩定均一性及生產管理水平，同時展示自動化控制系統對于生產信息儲存、管理、應用的簡便。
方案描述：
?采用西門子PLC控制系統，實現數據的自動傳輸與記錄?？刂剖遗渲?臺工程師站兼操作員站，現場設置1臺12寸操作電腦,控制室設置1臺控制機柜。
?PLC所需的控制室設備、機柜室設備（如控制柜、Ｉ/Ｏ柜、分線柜及其相關柜等）、UPS系統等硬件、系統軟件、編程及組態、系統維護及故障診斷軟件以及其它用軟件。系統內所有模塊均是標準化、模塊化結構，控制器具有較強的耐振動性和抗沖擊性。I/O站的每個I/O模塊都可根據相關控制任務的實時響應要求的不同，在模塊組態時設置不同的通訊響應時間。同時，模塊應不依賴于處理器而自動生成點級的出錯報告，提供強大的自診斷功能。
?操作站具有完善的報警功能，能明顯區別過程變量報警和系統故障。應能對過程變量報警任意分級、分區、分組，應能自動記錄和打印報警信息，區別第—事故報警，記錄報警順序。
組態、監控軟件，人機界面友好，操作方便、安 全。具有數據文字顯示、實時趨勢顯示、工藝流程動態畫面顯示等，操作人員可隨時了解各單元設備的運行狀態和各種監測參數。整個網絡設置UPS，對系統進行不間斷電源供電。
多功能提取罐工序
提取設備主要功能包括：人工投料及兩地連鎖控制，投料結束后按照工藝倍量加入溶媒，浸泡加熱控制（升溫曲線及保溫煎煮），提取時間控制，循環、出液堵塞判斷，出液及提取次數控制，人工排渣等功能塊。該模塊配置流量計、溫度變送器、蒸汽調節閥、壓力變送器、及相應的管道閥門等自控硬件。
提取罐控制畫面
濃縮工序
濃縮控制過程為：真空動力進提取液，提取液達到設定液位開啟加熱濃縮，濃縮過程的二次補液控制，二次蒸汽冷凝液的收集及排放，密度達到濃縮終點自動出液等部分，濃縮過程系統將藥液進液量、濃縮溫度/真空度、及時消泡、濃縮密度檢測等作為本設備的主要控制目標。該模塊配置密度計、液位計、溫度變送器、蒸汽調節閥、壓力變送器及相應的管道閥門等自控硬件。

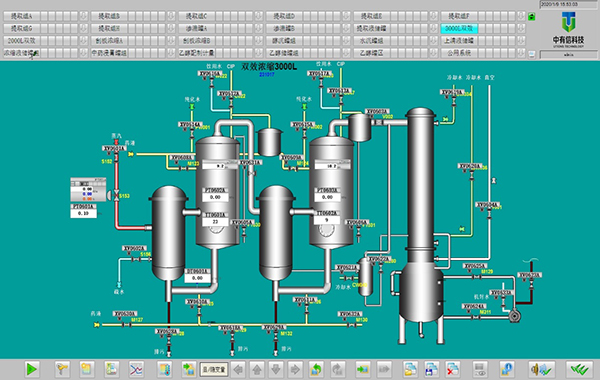

雙效濃縮器控制畫面
